【SharePoint】時間のガントチャートを表示する

f:id:tecchan365:20201104131746p:plain

上図のような時間のガントチャート(?)を、列の書式設定で作成してみました。
以下、ガントチャートの作成方法を記載します。

リスト定義

リストを作成し、次のフィールドを作成します。

列名(Column Name) 列の種類(Type)
Start 1 行テキスト(Single Line Text) or 選択肢(Choice)
End 1 行テキスト(Single Line Text) or 選択肢(Choice)
Schedule 何でもOK(Any)

StartEnd には、必ず hh:mm 形式で値が入力されている必要があります。

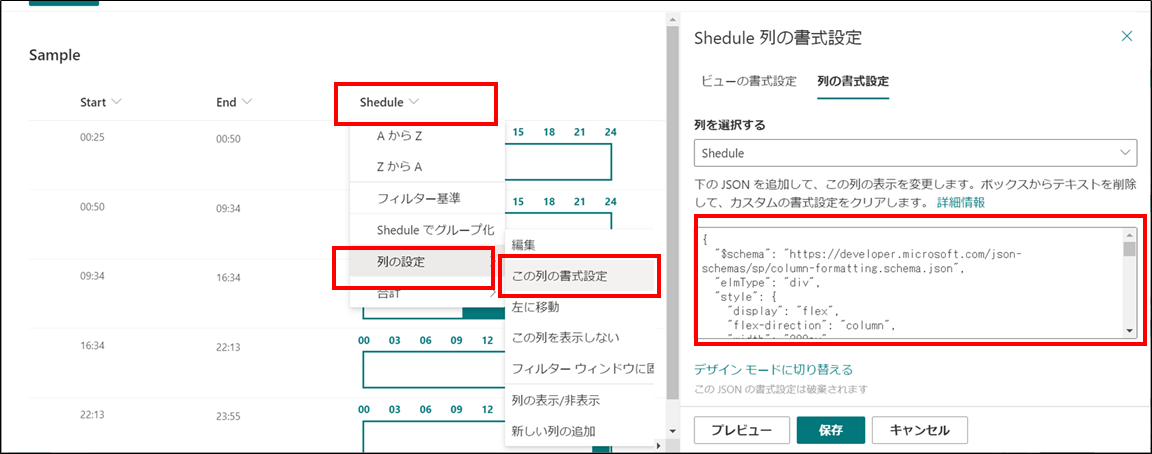

列の書式設定

Schedule 列の書式設定に、次の JSON を設定します。
設定が完了すると、 Schedule 列に時間単位のガントチャートが表示されます。

f:id:tecchan365:20201104133245p:plain

{
  "$schema": "https://developer.microsoft.com/json-schemas/sp/column-formatting.schema.json",
  "elmType": "div",
  "style": {
    "display": "flex",
    "flex-direction": "column",
    "width": "288px",
    "height": "70px",
    "margin": "5px",
    "fill": "currentColor"
  },
  "children": [
    {
      "elmType": "div",
      "style": {
        "display": "flex",
        "justify-content": "space-between",
        "width": "105%",
        "padding-bottom": "5px"
      },
      "attributes": {
        "class": "ms-fontColor-themePrimary ms-fontWeight-bold"
      },
      "children": [
        {
          "elmType": "span",
          "txtContent": "00"
        },
        {
          "elmType": "span",
          "txtContent": "03"
        },
        {
          "elmType": "span",
          "txtContent": "06"
        },
        {
          "elmType": "span",
          "txtContent": "09"
        },
        {
          "elmType": "span",
          "txtContent": "12"
        },
        {
          "elmType": "span",
          "txtContent": "15"
        },
        {
          "elmType": "span",
          "txtContent": "18"
        },
        {
          "elmType": "span",
          "txtContent": "21"
        },
        {
          "elmType": "span",
          "txtContent": "24"
        }
      ]
    },
    {
      "elmType": "div",
      "style": {
        "width": "100%",
        "border": "2px solid",
        "height": "40px"
      },
      "attributes": {
        "class": "ms-fontColor-themePrimary"
      },
      "children": [
        {
          "elmType": "svg",
          "children": [
            {
              "elmType": "path",
              "attributes": {
                "d": "= 'M ' + (Number(substring([$Start],0,2)) * 60 + Number(substring([$Start],3,5))) * 0.2 + ',0  ' + (Number(substring([$End],0,2)) * 60 + Number(substring([$End],3,5))) * 0.2 + ',0 ' + (Number(substring([$End],0,2)) * 60 + Number(substring([$End],3,5))) * 0.2 + ',40 ' + (Number(substring([$Start],0,2)) * 60 + Number(substring([$Start],3,5))) * 0.2 + ', 40 Z'"
              }
            }
          ]
        }
      ]
    }
  ]
}

書式設定の SVG について解説

ガントチャートは、SVG の d 属性を利用して表示しています。
d 属性の計算式は次の通りです。

"d": "= 'M ' + (Number(substring([$Start],0,2)) * 60 + Number(substring([$Start],3,5))) * 0.2 + ',0  ' + (Number(substring([$End],0,2)) * 60 + Number(substring([$End],3,5))) * 0.2 + ',0 ' + (Number(substring([$End],0,2)) * 60 + Number(substring([$End],3,5))) * 0.2 + ',40 ' + (Number(substring([$Start],0,2)) * 60 + Number(substring([$Start],3,5))) * 0.2 + ', 40 Z'"

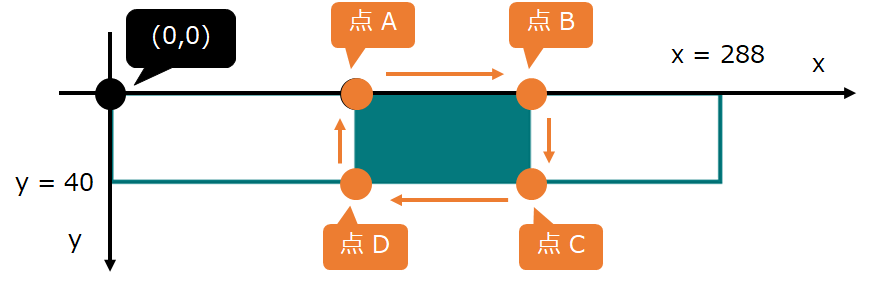

この計算式の要素を分解すると、次のようになっています。

x 座標 y 座標
始点 M 0 0
点A (Number(substring([$Start],0,2)) * 60 + Number(substring([$Start],3,5))) * 0.2 0
点B (Number(substring([$End],0,2)) * 60 + Number(substring([$End],3,5))) * 0.2 0
点C (Number(substring([$End],0,2)) * 60 + Number(substring([$End],3,5))) * 0.2 40
点D (Number(substring([$Start],0,2)) * 60 + Number(substring([$Start],3,5))) * 0.2 40

f:id:tecchan365:20201104143857p:plain

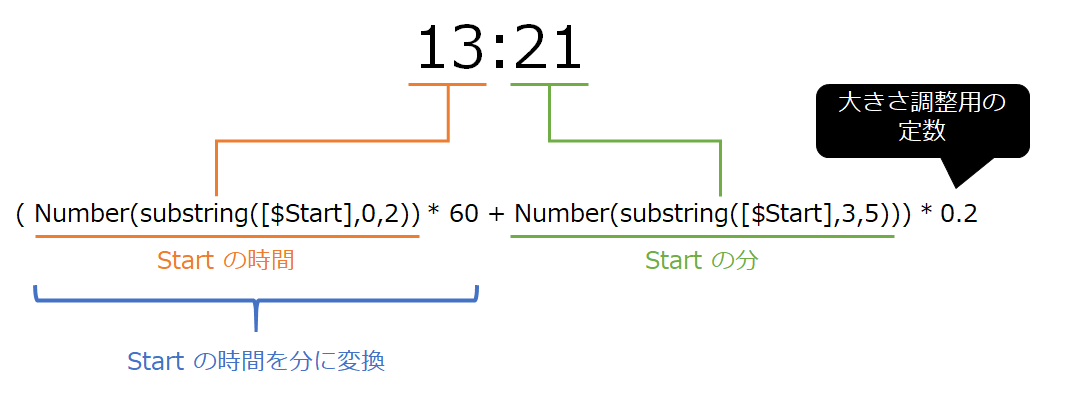

x 座標のごちゃごちゃした数式は何なの?というと、次のように時間を分に直して、大きさ調整のための定数をかけています。

f:id:tecchan365:20201104145152p:plain

今回は、大きさ調整の定数を 0.2 としたため、x 座標の最大値は 288(24 [h] * 60 [m] * 0.2)となります。

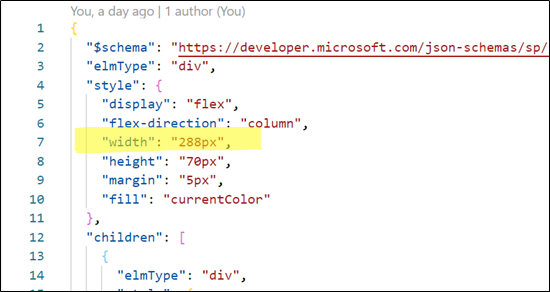

そのため、div 要素の width を 288px としています。

f:id:tecchan365:20201104151814p:plain
